Gummikompensatoren

WILLBRANDT verfügt über eine große Bandbreite an verschiedenen Gummikompensatoren aus EPDM, IIR, NBR, CSM und FPM. Sie werden als Universalkompensator, Lateralkompensator, Angularkompensator oder Sonderbauformen wie z.B. als Druckentlasteterkompensator oder Sicherheitskompensator hergestellt.

Gummikompensatoren – die Allrounder

Gummikompensatoren sind sehr variabel einsetzbar, wirken schallreduzierend und schützen ein Rohrleitungssystem vor Überlastungen aus Dehnungen, Vibrationen und Setzungen. Aus einem umfangreichen Lieferprogramm können wir den passenden Kompensator für die unterschiedlichsten Anwendungen auswählen. Diese sind zu einem großen Teil ab Lager lieferbar oder werden individuell, auf Ihre Spezifikation abgestimmt, hergestellt.

Einsatzgebiete

  • Industrieanlagen
  • Kraftwerke
  • Chemieanlagen
  • Wassertechnik
  • Lebensmittelindustrie
  • Motorentechnik
  • Rohrleitungsbau

Vorteile und Stärken

  • Hohe Bewegungsaufnahme bei kurzer Baulänge
  • Schwingungsreduktions
  • Körperschallreduktion
  • Kosteneffizient
  • Langlebigkeit

Haben Sie Fragen?

Bei anwendungs- oder produktspezifischen Fragen wenden Sie sich an unsere Spezialisten aus der Fachabteilung. Wir helfen Ihnen gerne weiter.


Tel +49 40 540093-0
info@willbrandt.de

Produktübersicht

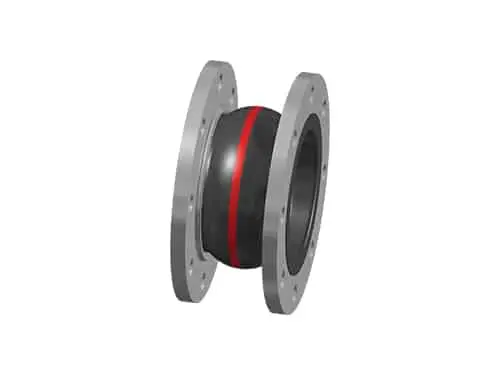

TYP 39
handgewickelter, flachgewellter Gummikompensator mit variabler Baulänge
  • DN-Bereich: 50 – 1000
  • Baulänge (mm): variabel ab 150
  • Druckbereich (bar): max. 10
  • Einsatzgebiete: Industrieanlagen. Reparatur/Ersatz
  • PTFE Auskleidung optional erhältlich
  • nicht langerhaltig
TYP 40
handgewickelter, hochelastischer Gummikompensator, sehr variabel im Design
  • DN-Bereich: 40 – 5000
  • Baulänge (mm): variabel ab 150
  • Druckbereich (bar): max. 100
  • Einsatzgebiete: Kraftwerke, Industrieanlagen, Rohrleitungsbau
  • nicht lagerhaltig
TYP 42
handgewickelter, hoch- oder flachgewellter Gummikompensator, Stützringe am Wellenfuß
  • DN-Bereich: 50 – 3000
  • Baulänge (mm): 150 – 500
  • Druckbereich (bar): max. 25
  • Einsatzgebiete: Papierindustrie, Anlagenbau
  • nicht lagerhaltig

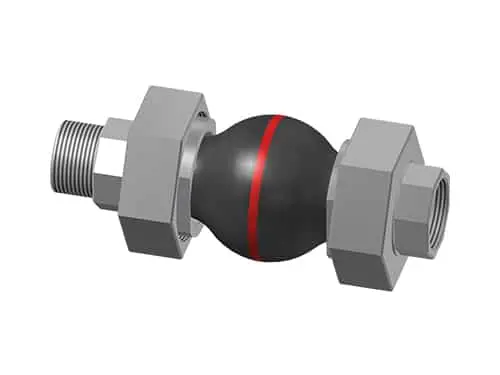

TYP 46
formgefertigter, flachgewellter Gummikompensator mit Gewindeanschluss
  • DN-Bereich: 20 – 50 (3/4″-2″)
  • Baulänge (mm): 130
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Gebäudetechnik, Motorentechnik, Schiffbau
  • Zulassungen: CE, DNV, LR, BV, ABS, RINA und weitere
  • überwiegend lagerhaltig

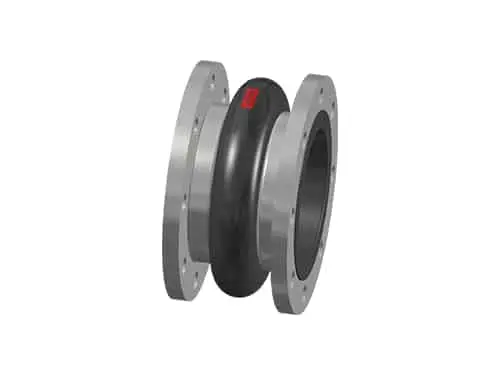

TYP 48
formgefertigter, flachgewellter Gummikompensator mit sehr geringen Eigenwiderstand
  • DN-Bereich: 50 – 200
  • Baulänge (mm): 150 – 160
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Stahlwerke, Anlagenbau
  • überwiegend lagerhaltig

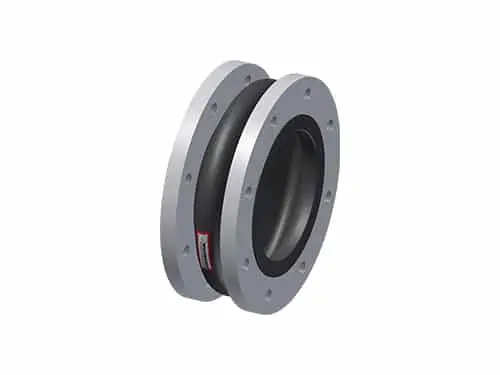

TYP 49
formgefertigter, hochelastischer Gummikompensator mit kurzer Baulänge
  • DN-Bereich: 32 – 500
  • Baulänge (mm): 100 – 110
  • Druckbereich (bar): max. 25
  • Einsatzgebiete: Gebäudetechnik, Anlagenbau, Wägetechnik, Schiffbau
  • Zulassungen: CE, DNV, LR, BV, ABS, RINA und weitere
  • überwiegend lagerhaltig
TYP 49 S
formgefertigter, hochgewellter Gummikompensator für den Lebensmittelbereich
  • DN-Bereich: 40 – 500
  • Baulänge (mm): 100 – 110
  • Druckbereich (bar): max. 16/25
  • Einsatzgebiete: Lebensmittelanlagen, Industrieanlagen
  • Konformität: FDA und EN 1935/2004
  • überwiegend lagerhaltig

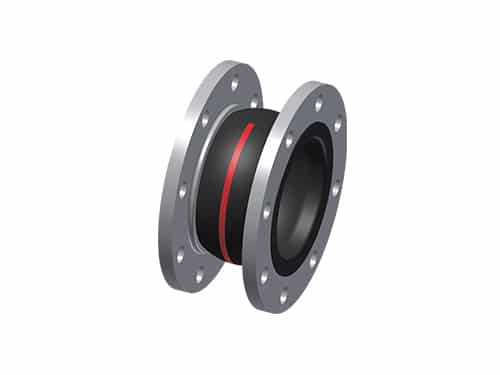

TYP 50
formgefertigter, flachgewellter, Gummikompensator mit großer Vielfalt an Gummiqualitäten
  • DN-Bereich: 20 – 1000
  • Baulänge (mm): 130 – 300
  • Druckbereich (bar): max. 16/25
  • Einsatzgebiete: Anlagenbau, Gebäudetechnik, Wasser,/Abwassertechnik, Schiffbau
  • PTFE – Auskleidung optional erhältlich
  • Zulassungen: CE, DNV, LR, BV, ABS, RINA und weitere
  • überwiegend lagerhaltig
TYP 51
formgefertigter, flachgewellter Gummikompensator für höhere Temperaturen und Drücke
  • DN-Bereich: 32 – 600
  • Baulänge (mm): 130 – 300
  • Druckbereich (bar): max. 16/25
  • Einsatzgebiete: Anlagenbau, Industrieanlagen
  • Konformität: FDA und EN 1935/2004
  • teilweise lagerhaltig
TYP 52
formgefertigter, flachgewellter Gummikompensator mit großer Vielfalt an Baulängen und Gummiqualitäten
  • DN-Bereich: 32 – 600
  • Baulänge (mm): 130 – 300
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Industrieanlagen, Lebensanlagen
  • PTFE – Auskleidung optional erhältlich
  • Konformität: FDA und EN 1935/2004
  • teilweise lagerhaltig

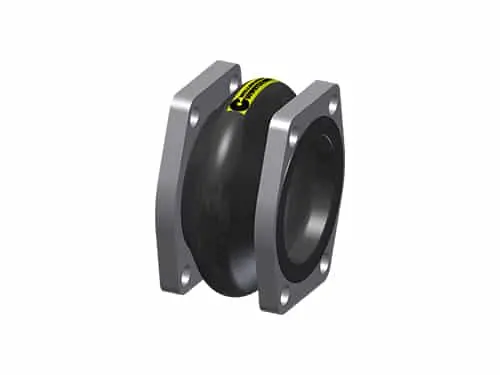

TYP 54
formgefertigter, hochgewellter Gummikompensator mit SEA- Flanschanschluss
  • DN-Bereich: 25 – 100
  • Baulänge (mm): 65 – 100
  • Druckbereich (bar): max. 2
  • Einsatzgebiete: Hydraulikanlagen (SAE Flansche)
  • überwiegend lagerhaltig
TYP 55
formgefertigter, flachgewellter Gummikompensator mit großer Vielfalt an Gummiqualitäten
  • DN-Bereich: 20 – 1000
  • Baulänge (mm): 125 – 300
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Anlagenbau, Gebäudetechnik
  • PTFE – Auskleidung optinal erhältlich
  • Zulassungen: CE, DNV, LR, BV, ABS, RINA und weitere
  • überwiegend lagerhaltig

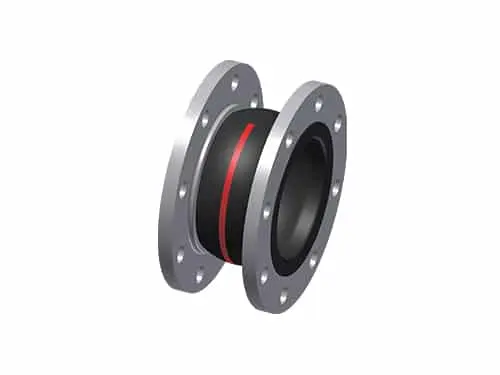

TYP 55 SO
formgefertigter, flachgewellter Gummikompensator für Schockauslegung
  • DN-Bereich: 20 – 300
  • Baulänge (mm): 160 – 200
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Schiffbau, Anlagenbau, Gebäudetechnik
  • Zulassungen: CE, DNV, LR, BV, ABS, RINA und weitere
  • überwiegend lagernd

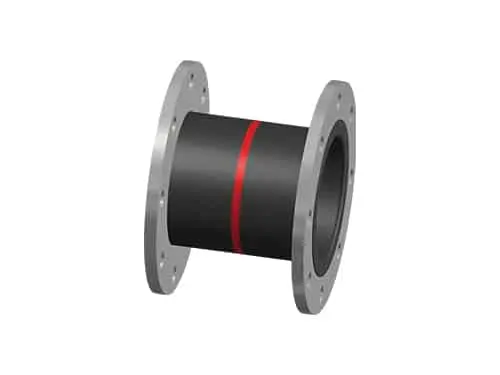

TYP 56
handgewickelter, zylindrischer Gummikompensator ohne Welle, mit drehbaren Flanschen
  • DN-Bereich: 50 – 1000
  • Baulänge (mm): 150 – 1000
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Industrieanlagen, Papierindustrie, feststoffhaltige Medien
  • nicht lagerhaltig

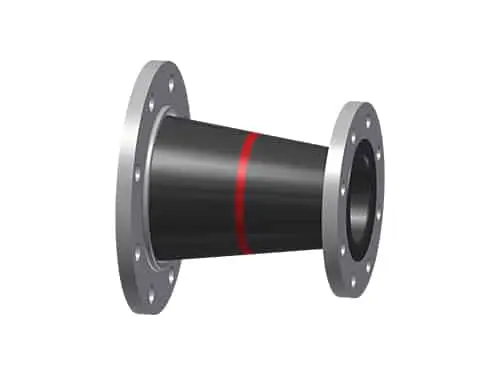

TYP 57
handgewickelter, konischer Gummikompensator, ohne Welle, mit drehbaren Flanschen
  • DN-Bereich: 50 – 400
  • Baulänge (mm): 250 – 400
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Industrieanlagen, Papierindustrie, feststoffhaltige Medien
  • nicht lagerhaltig

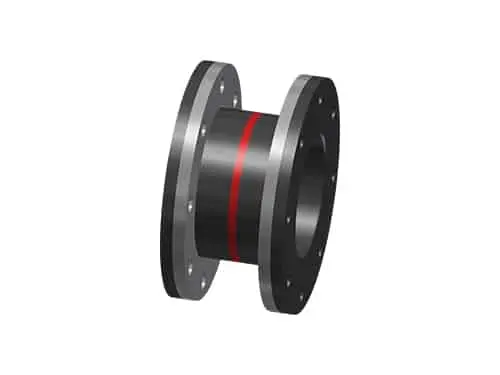

TYP 58
handgewickelter, zylindrischer Gummikompensator ohne Welle, mit Vollgummiflanschen
  • DN-Bereich: 50 – 3000
  • Baulänge (mm): 200 – 1000
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Industrieanlagen, Papierindustrie, feststoffhaltige Medien
  • nicht lagerhaltig
TYP 59
handgewickelter, konischer Gummikompensator ohne Welle, mit Vollgummiflanschen
  • DN-Bereich: 350 – 1500
  • Baulänge (mm): variabel
  • Druckbereich (bar): max. 16
  • Einsatzgebiete: Industrieanlagen, Papierindustrie, feststoffhaltige Medien
  • nicht lagerhaltig

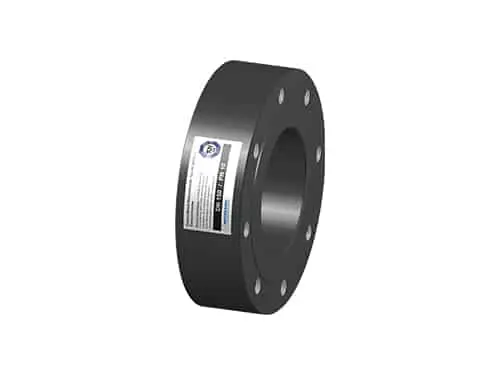

TYP 60
zylindrischer, glatter Rohrverbinder in Vollgummiausführung, mit einvulkanisierten Flanschringen.
  • DN-Bereich: 20 – 200
  • Baulänge (mm): 70 – 90
  • Druckbereich (bar): max. 10
  • Einsatzgebiete: Gebäudetechnik
  • überwiegend lagerhaltig
TYP 61
handgewickelter, flachgewellter Gummikompensator für geringen Strömungswiderstand
  • DN-Bereich: 50 – 1500
  • Baulänge (mm): 250 – variabel
  • Druckbereich (bar): max. 8
  • Einsatzgebiete: Industrieanlagen, Abwassertechnik, Motorentechnik
  • teilweise lagerhaltig

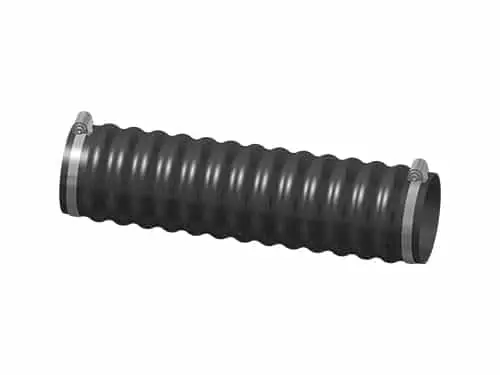

TYP 62
handgewickelter, flexibler, mehrfach leicht gewellter Entwässerungsschlauch
  • DN-Bereich: 50 – 600
  • Baulänge (mm): variabel
  • Druckbereich (bar): max. 0,5
  • Einsatzgebiete: Entwässerungssysteme in/an Hallen, Gebäude und Brücken
  • nicht lagerhaltig

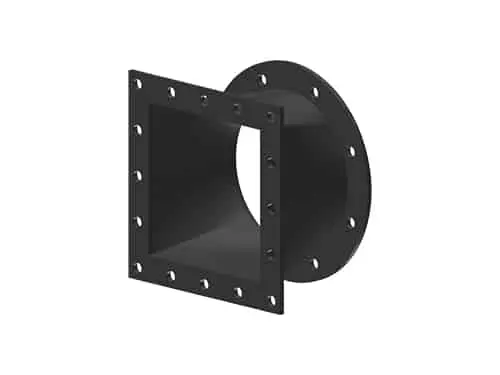

TYP 63
freigeformter, handgewickelter Gummikompensator, sehr variabel im Design
  • DN-Bereich: variabel
  • Baulänge (mm): variabel
  • Druckbereich (bar): max. 10
  • Einsatzgebiete:Industrieanlagen, Luft-/Ablufttechnik
  • nicht lagerhaltig
TYP 64
aus Gummifolie geformter Kompensator, sehr variabel in Nennweite und Baulänge
  • DN-Bereich: variabel
  • Baulänge (mm): max 500 mm
  • Druckbereich (bar): max. 0,2/0,33
  • Einsatzgebiete: Luft-/Abluft-, Schüttgut- und Fördertechnik, Kanalabdichtung und Kraftwerksbau
  • nicht lagerhaltig

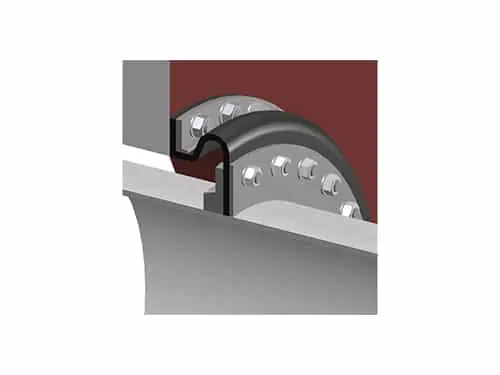

TYP 65
freigeformte, handgewickelte Wandabdichtung , sehr variabel im Design
  • DN-Bereich: 80 – 5000
  • Baulänge (mm): variabel
  • Druckbereich (bar): max. 2,5
  • Einsatzgebiete: Gebäudetechnik, Anlagenbau
