Verspannungen

Verspannungen für Kompensatoren gibt es in verschiedenen Ausführungen, abhängig von der gewünschten Funktion, Nennweite und Betriebsdruck.

Verspannungen begrenzen die Bewegung und schützen somit den Kompensator vor einer Beschädigung durch Überstrecken oder zu starkem Stauchen oder nehmen die Reaktionskräfte vom Kompensator auf, wodurch angrenzende Bauteile vor zusätzlichen Kräften geschützt werden.

Produktübersicht

Ausführung B
Zugverspannt, in Gummibuchsen gelagert
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung)
  • Geräusch- und Schwingungsdämpfung
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: laterale Verstellkraft
  • DN-Bereich:
    drehbare Flansche
    20 – 150 (PN) > (PN 16)
    200 (PN) > (PN 10)

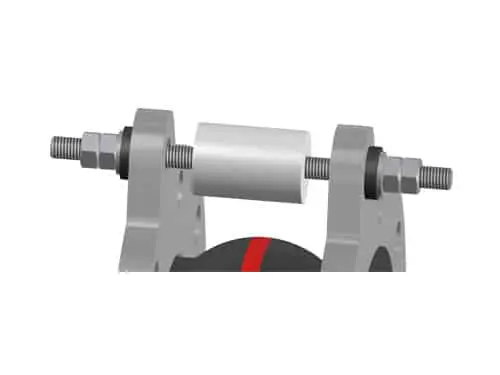

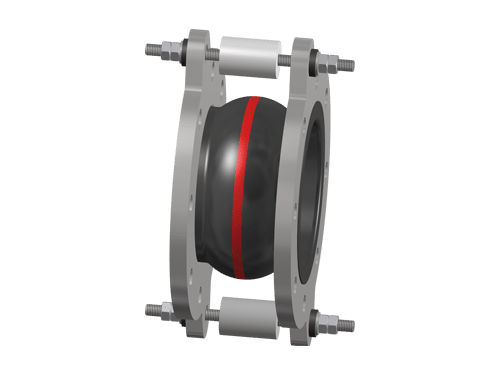

Ausführung C
Zugverspannt/schubbegrenzt, in Gummibuchsen gelagert, innen mit Schubbegrenzung (Kunsttoffbuchse)
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung + Stauchung)
  • Geräusch- und Schwingungsdämpfung
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: bei Außenanschlag laterale Verstellkraft + Reibkraft, bei Stauchung voller Reaktionskraft + axiale Verstellkraft
  • DN-Bereich:
    drehbare Flansche
    20 – 150 (PN) > (PN 16)
    200 (PN) > (PN 10)

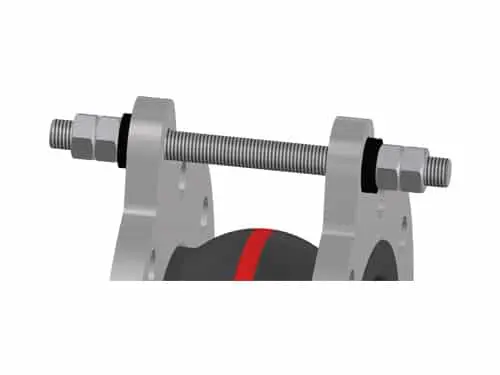

Ausführung E
Zugverspannt, außen in Kugelscheiben / Kegelpfannen gelagert
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung)
  • Geringe Reibkräfte durch PTFE-Beschichtungen
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: laterale Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200- DN 1000
    Vollgummiflansche: DN 40 – DN 5000

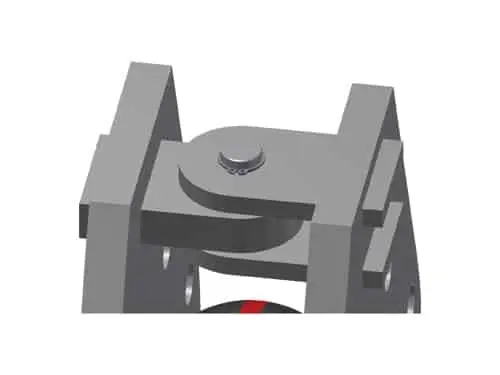

Ausführung F
Gelenkverspannt
  • Aufnahme der Reaktionskraft
  • Geeignet für angulare Bewegungsaufnahmen in einer Ebene
  • Durch Kombination aus 2 bzw. 3 Stück können große angulare Bewegungen und Dehnungen aus 2 Ebenen aufgenommen werden
  • Festpunktbelastung: angulare Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 32- DN 1000
    Vollgummiflansche: DN 200 – DN 5000

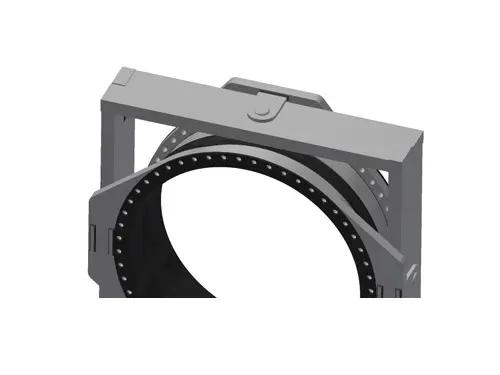

Ausführung G
Kardangelenkverspannung
  • Aufnahme der Reaktionskraft
  • Geeignet für angulare Bewegungsaufnahmen in Kreisebene
  • Durch Kombination aus 2 bzw. 3 Stück können große angulare Bewegungen und Dehnungen aus 2 Ebenen aufgenommen werden
  • Festpunktbelastung: angulare Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 32- DN 1000
    Vollgummiflansche: DN 200 – DN 5000

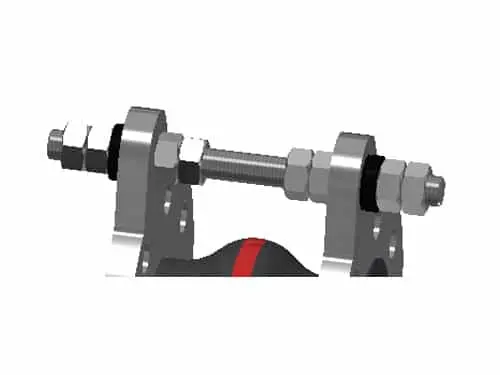

Ausführung H
Zugverspannt/schubbegrenzt, außen in Kugelscheiben/Kegelpfannen gelagert innen mit Schubbegrenzung (Muttern)
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung + Stauchung)
  • Geringe Reibkräfte durch PTFE-Beschichtung
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: Bei Außenanschlag laterale Verstellkraft + Reibkraft + axiale
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 1000
    Vollgummiflansche: DN 40 – DN 5000

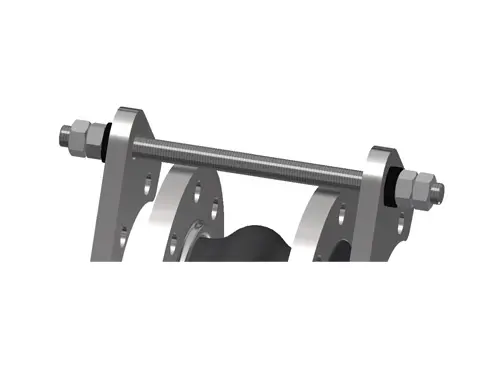

Ausführung K
Segmentverspannung – zugverspannt, außen in Kugelscheiben / Kegelpfannen gelagert
  • Zur nachträglichen Verspannung von Kompensatoren
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung)
  • Geringe Reibkräfte durch PTFE-Beschichtung
  • Festpunktbelastung: laterale Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 1000
    Vollgummiflansche: DN 40 – DN 5000

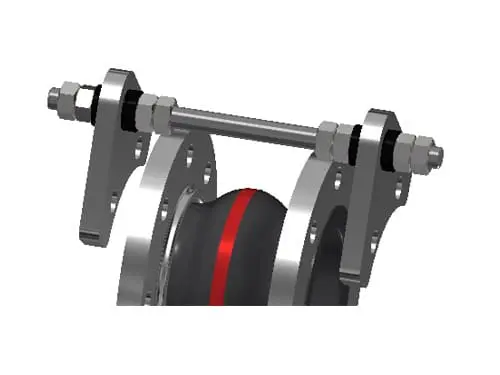

Ausführung L
Segmentverspannung – zugverspannt / schubbegrenzt, außen und innen in Kugelscheiben / Kegelpfannen gelagert
  • Zur nachträglichen Verspannung von Kompensatoren
  • Längenbegrenzung (Streckung + Stauchung)
  • Geringe Reibkräfte durch PTFE-Beschichtung
  • Festpunktbelastung: laterale Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 1000
    Vollgummiflansche: DN 40 – DN 5000

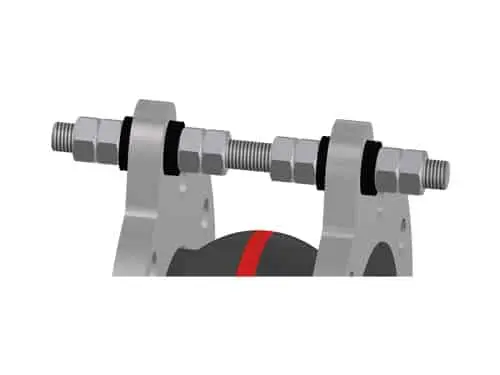

Ausführung M
Zugverspannt / schubbegrentzt, außen und innen in Kugelscheiben / Kegelpfannen gelagert
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung + Stauchung)
  • Geringe Reibkräfte durch PTFE-Beschichtung
  • Festpunktbelastung: laterale Verstellkraft + Reibkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 1000
    Vollgummiflansche: DN 40 – DN 5000
Ausführung S
Zugverspannt / schubbegrentzt, außen in Kugelscheiben / Kegelpfannen gelagert innen mit Schubbegrenzung (Kunstoffbuchse)
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung + Stauchung)
  • Geringe Reibkräfte durch PTFE-Beschichtung
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: Bei Außenanschlag laterale Verstellkraft + Reibkraft, bei Stauchung volle Reaktionskraft + axiale Verstellkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 1000
    Vollgummiflansche: DN 40 – DN 5000

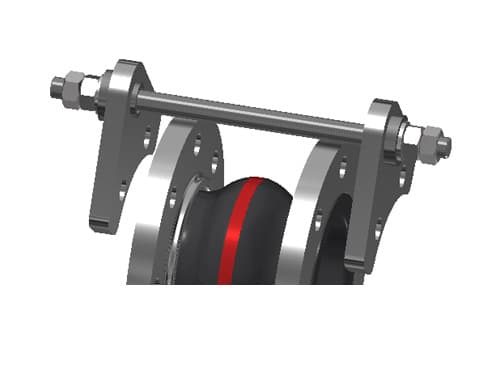

Ausführung R
Segmentverspannung – zugverspannt in Gummibuchsen gelagert
  • Zur nachträglichen Verspannung von Kompensatoren
  • Aufnahme der Reaktionskraft
  • Längenbegrenzung (Streckung)
  • Geräusch- und Schwingungsdämpfung
  • Geeignet für laterale Dehnungsaufnahme
  • Festpunktbelastung: laterale Verstellkraft
  • DN-Bereich:
    Drehbare Flansche: DN 200 – DN 200 (PN10)
